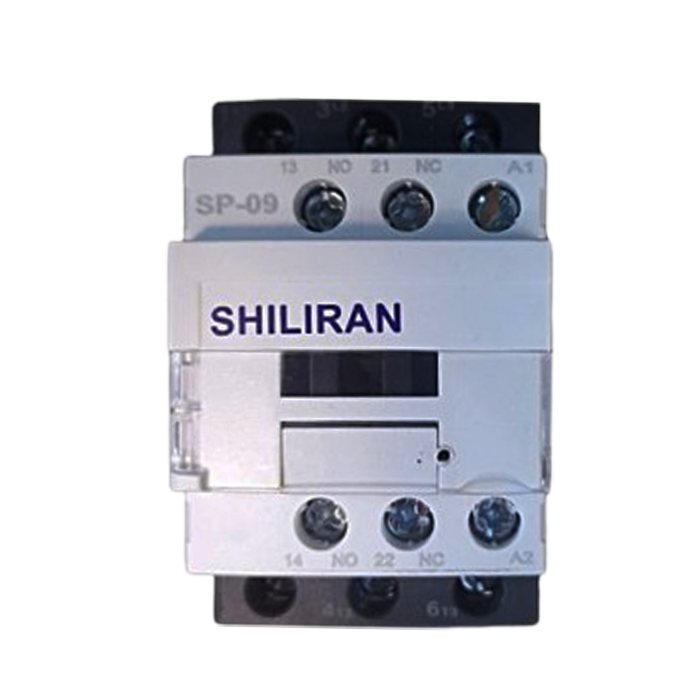

کنتاکتور 9 آمپر شیل ایران SP-9

کنتاکتور 9 آمپر شیل ایران SP-9، برای کاربردهای سبک طراحی شده است. این مدل مناسب کنترل الکتروموتورهای کوچک، هیترها، سیستم‌های روشنایی صنعتی و تجهیزات اتوماسیون است. استفاده از این کنتاکتور، ایمنی و طول عمر تجهیزات الکتریکی را افزایش می‌دهد.

بوبین یا سیم‌پیچ داخلی کنتاکتور، وظیفه دارد با دریافت ولتاژ فرمان (مثلاً ۲۴ ولت، ۴۸ ولت، ۱۱۰ ولت یا ۲۲۰ ولت AC یا DC بسته به مدل) هسته مغناطیسی را فعال کند. با فعال شدن بوبین، تیغه‌های قدرت کنتاکتور به هم وصل شده و جریان از آن عبور می‌کند.

این کنتاکتور دارای سه تیغه اصلی قدرت است که برای فازهای R، S و T در نظر گرفته شده‌اند. این تیغه‌ها جریان را به مصرف‌کننده (مانند موتور یا دستگاه دیگر) منتقل می‌کنند. حداکثر جریان عبوری از این تیغه‌ها در شرایط استاندارد ۹ آمپر است.

موارد استفاده

راه‌اندازی و توقف موتورهای کوچک (تا حدود ۴ کیلووات در ولتاژ سه‌فاز ۴۰۰ ولت)

کنترل هیترهای الکتریکی با جریان پایین

اجرای مدارهای فرمان در تابلو برق

استفاده در تایمرها، کنترل بار، و حفاظت در برابر اضافه‌بار

مشخصات فنی کنتاکتور SP-9

توان موتور: 4 کیلووات

ولتاژ کاری موتور: سه‌فاز 400 ولت AC

جریان راه‌اندازی موتور (AC-3): حدود 8.5 تا 9 آمپر
(مطابق با جریان نامی کنتاکتور SP-9)

نوع کاربرد: راه‌اندازی و توقف موتور القایی سه‌فاز (کاربرد AC-3)

مناسب برای: موتورهای صنعتی سبک مانند پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات ساده

بوبین کنتاکتور: در ولتاژهای 24V، 48V، 110V، یا 220V (بر اساس نیاز تابلو)

تیغه‌های قدرت: 3 تیغه (L1، L2، L3 به T1، T2، T3)

تیغه‌های کمکی: 1 عدد NO و 1 عدد NC (برای مدار فرمان)

عمر کاری الکتریکی: حدود 1 میلیون بار در توان 4 کیلووات

شرایط نصب: مناسب برای نصب روی ریل یا پیچ در تابلو برق

دمای کاری: -5 تا +60 درجه سانتی‌گراد
