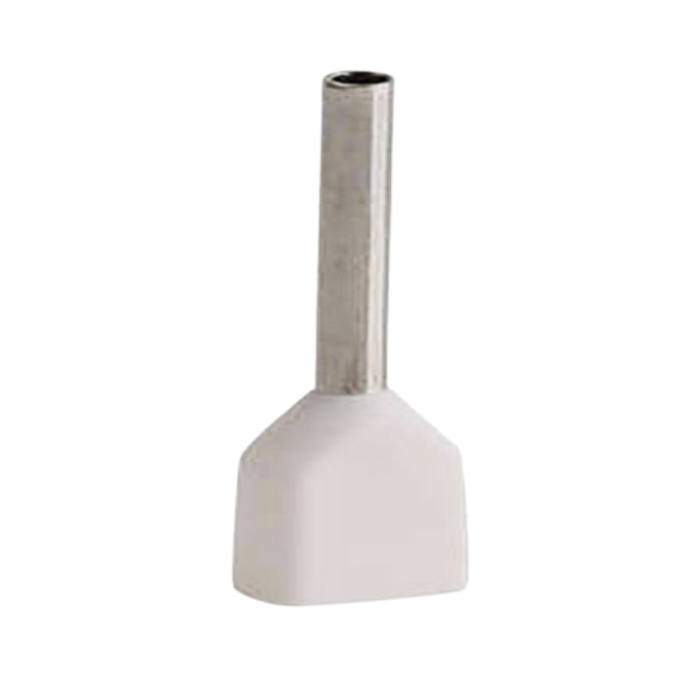

سر سیم سوزنی دوبل نمره 0/5 بسته 100 عددی

سر سیم سوزنی دوبل نمره 0.5 یا وایرشو سوزنی دوبل نوعی فیش یا کانکتور فلزی با روکش عایق است که دو سیم افشان را به یک پایه سوزنی تبدیل می‌کند. این محصول برای ایجاد اتصالات دقیق، ایمن و مقاوم در تابلوهای برق، مدارات الکتریکی و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. نمره 0.5 به این معناست که این سرسیم برای سیم‌هایی با سطح مقطع 0.5 میلی‌متر مربع مناسب است. استفاده از نوع دوبل آن در مواردی که نیاز به اتصال هم‌زمان دو سیم وجود دارد، بسیار کارآمد است.

مزایای استفاده از سرسیم سوزنی دوبل 0.5

• اتصال ایمن و پایدار: سرسیم سوزنی از ایجاد تماس ضعیف یا قطعی اتصال جلوگیری می‌کند و باعث انتقال جریان برق بدون افت ولتاژ می‌شود.

• نصب آسان: به‌راحتی با ابزار پرس (Crimping Tool) نصب می‌شود و نیازی به لحیم‌کاری نیست.

• افزایش عمر تجهیزات: با کاهش احتمال ایجاد اتصال کوتاه یا خوردگی در محل اتصال، به افزایش طول عمر تجهیزات کمک می‌کند.

• زیبایی و نظم در تابلو برق: استفاده از سرسیم باعث مرتب‌تر شدن سیم‌کشی و سهولت در نگهداری و عیب‌یابی می‌شود.

• قابل استفاده در فضاهای محدود: به دلیل طراحی باریک و کشیده، مناسب برای ترمینال‌های فشرده و کوچک است.

کاربردهای سرسیم سوزنی دوبل نمره 0.5

این نوع سرسیم در بسیاری از پروژه‌ها و تجهیزات صنعتی، تجاری و حتی خانگی مورد استفاده قرار می‌گیرد. برخی از کاربردهای رایج عبارت‌اند از:

• تابلو برق‌های صنعتی و ساختمانی

• مدارات الکترونیکی حساس

• اتصالات تجهیزات کنترلی و PLC

• سیستم‌های روشنایی و تهویه

• نصب تجهیزات حفاظتی مثل فیوز و کلید مینیاتوری

جنس و ساختار سرسیم

سرسیم سوزنی دوبل 0.5 معمولاً از فلز مس قلع‌اندود به‌عنوان بخش هادی و رسانا ساخته شده و برای جلوگیری از زنگ‌زدگی، سطح آن آبکاری شده است. روکش بیرونی آن از جنس PVC یا نایلون مقاوم به حرارت و برق است که نقش عایق محافظ را ایفا می‌کند. طراحی آن به شکلی است که دو سیم وارد بدنه عایق می‌شوند و یک پایه فلزی سوزنی از طرف دیگر خارج می‌شود.

مشخصات فنی:

• نوع سرسیم: سوزنی دوبل (Twin Pin Ferrule)

• سایز نمره: 0.5 میلی‌متر مربع

• ظرفیت سیم: دو سیم با سطح مقطع 0.5 mm²

• طول کلی سرسیم: حدود 14 تا 16 میلی‌متر (بسته به برند)

• طول پین فلزی: حدود 6 تا 8 میلی‌متر

• جنس فلز داخلی: مس قلع‌اندود (Tin-plated copper)

• جنس روکش: PVC یا نایلون مقاوم به حرارت

• رنگ روکش: معمولاً سفید (مطابق کد رنگ DIN برای 0.5mm² دوبل)

• تحمل دما: معمولاً تا 105 درجه سانتی‌گراد

• ولتاژ کاری: تا 300 یا 600 ولت (بسته به استاندارد ساخت)

• استانداردها: مطابق با DIN 46228 / Part 4 یا مشابه

• نوع نصب: با ابزار پرس (Crimping) مخصوص سرسیم سوزنی

• کاربرد: مناسب برای ترمینال‌های فنری، پیچی، تجهیزات کنترلی، تابلو برق، PLC و غیره
